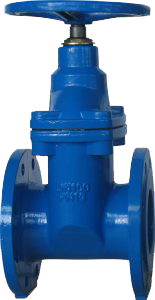

Vanele cu sertar pana au o constructie robusta avand corpul si capacul confectionate din fonta ductila EN-GJS-500-7conform EN 1563 (GGG 50-DIN 1693) .Ghidajul sertarului pana este asigurat printr-un sistem de nervuri laterale care elimina balansul sertarului si determina distribuirea sarcinii, minimizand perioada de inchidere si eliminand riscul uzurii sertarului pana.
Sertarul este realizat in varianta cauciucata pentru a impiedica acumularea de corpuri straine si a asigura un profil lipsit de cavitati intre corp si sertar. Etansarea se realizeaza astfel in ambele sensuri.
Protectia anticoroziva a vanelor cu sertar pana este realizata prin acoperire cu pulbere epoxy interior si exterior – minim 250 microni.

Caracteristici constructive:
–      Executie in conformitate cu EN 1171
–      Teste hidraulice in coformitate cu EN 12266
–      Temperatura de functionare : -10° C / + 80 ° C
–      Vana sertar pana cauciucat, corp plat, cu tija neascendenta
–      Flanse conform EN 1092-2 si ISO 7005-2 PN 10/16
–      Diametru nominal DN 40 – DN 600
–      Corp si capac din fonta ductila (GGG500-7)
–      Acoperire interior si exterior cu pulbere epoxidica, certificata GSK ,minim 250 microni
–      Sertar pana din fonta ductila, complet incapsulat interior si exterior in cauciuc EPDM
–      Piulita spinglu din alama complet incapsulata in sertarul pana vulcanizat
–      Aviz sanitar

Fisa tehnica

Accesorii vane cu sertar pana:

Image module

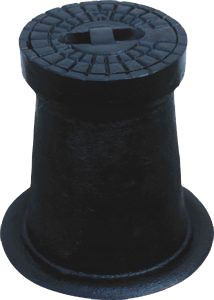

Cutie protectie

Asigură protejarea tijei de vană montate pe reţeaua de apă.

–  Diametrul capacului 160mm;
–  Diametrul gurii de vizitare: 140mm;
–  Dimensiunile de gabarit ale cutiei: 185x260mm;
–  Diametrul inelului de asezare si fixare a cutiei: 255mm;
–  Masa cutiei: 6kg;

Image module

Tija de manevra vane

Permite manevrarea rapida si usoara (deschiderea sau inchidere) a vanelor montate pe retele de apa
subterane.

– patratul mufei de actionare: compatibil cu vana;
– patratul mufei de manevrare: 27 x 27  [mm];
– lungimea tijei de manevra: in corespondenta cu diametrul nominal si adancimea de ingropare a vanei.
